膜片聯軸器正確安裝要求

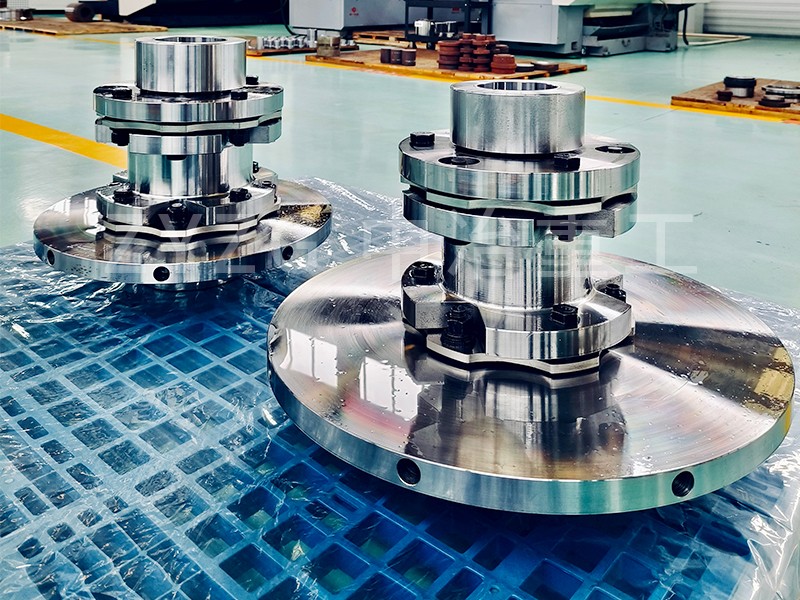

膜片聯軸器由幾組不銹鋼薄板制成的膜片交錯地與兩半聯軸器連接，每組膜片由數片疊集而成?。由一個膜片和兩個軸套組成，膜片被用銷釘緊固在軸套上，一般不會松動或引起膜片和軸套之間的反沖?。有單膜片和雙膜片之分，雙膜片聯軸器可以同時曲向不同的方向，以此來補償偏心?。

膜片聯軸器常用于伺服系統中，因其具有很好的扭矩剛性?。在高速重載的動力傳動中，膜片聯軸器具有緩沖和提高軸系動態性能的作用?。與齒式聯軸器相比，膜片聯軸器沒有相對滑動，不需要潤滑、密封，無噪聲，基本不用維修?，能吸收兩側傳動軸的不對中和沖擊，置于兩半聯軸器凸緣孔。

膜片聯軸器在使用中誤用或沒有正確安裝則很容易損壞，因此保證偏差在聯軸器的正常運轉的承受范圍之內是需要的?，膜片聯軸器因其結構和性能在多種機械傳動系統中得到了廣泛的應用。螺栓是膜片聯軸器的核心部件，其安裝方向至關重要，不要裝反或丟下任何小零件?。

螺栓配合段與法蘭盤小孔配合段間隙需符合標準，把螺栓從法蘭盤小孔外側穿入，再穿入膜片孔中，注意膜片的方向，再?gòu)牧硪环ㄌm盤大孔外側穿入套上緩沖套、彈性墊圈，擰上螺母緊固?。緊固螺栓時，要注意使螺栓不要轉動，安裝螺栓時一定要注意螺栓方向，否則會造成膜片扭曲?。
